يقدم هذا المستند مواصفات فنية شاملة وتعليمات تركيب خطوة بخطوة لأنظمة الدرابزين. يوضح متطلبات السلامة الأساسية، بما في ذلك الارتفاع، وقدرة التحمل، ومواصفات المواد لكل من التطبيقات الداخلية والخارجية في المباني العامة والسكنية. يفصل الدليل طريقتين رئيسيتين للتركيب: واحدة للدرابزين الزجاجية وأخرى للدرابزين المعدنية أو الكبلية. يتم تقسيم كل طريقة إلى عملية متسلسلة واضحة، بدءًا من القياس والإعداد الأولي وصولاً إلى التفتيش النهائي وتسليم الموقع. تتميز هذه النسخة المنقحة بقواعد نحوية مصححة، ومصطلحات تقنية موحدة، وصياغة دقيقة، مما يضمن الوضوح والاحترافية للمقاولين والمهندسين ومديري البناء. وهو بمثابة مرجع أساسي لضمان أن تركيب الدرابزين آمن، ومتوافق مع المعايير، ومنفذ بأعلى مستوى.
I. المتطلبات الأساسية للدرابزين
- لدرابزين السلالم الداخلية العامة، يجب ألا يقل الارتفاع من حافة الدرجة إلى أعلى الدرابزين عن 900 ملم. إذا تجاوز الطول الأفري لرحلة السلالم 500 ملم، فلا يجب أن يقل ارتفاع الدرابزين عن 1000 ملم.
- إذا كان عرض بئر السلم أكثر من 200 ملم، فلا ينبغي استخدام درابزين ذي نمط مربعات. بالإضافة إلى ذلك، يجب ألا تتجاوز الفجوة بين قضبان الدرابزين الرأسية 110 ملم.
- للدرابزين الخارجية العامة، يجب ألا يقل الارتفاع عن 1050 ملم. للمباني السكنية متوسطة وعالية الارتفاع، يجب ألا يقل ارتفاع الدرابزين عن 1100 ملم.
- يجب أن تكون الانتقالات بين أجزاء الدرابزين والدرابزين العلوي، سواء بين مستويات أو مستويات مختلفة، مستمرة وسلسة.
- يجب ألا تقل قدرة التحمل الأفقية لأعلى الدرابزين عن 1.0 كيلو نيوتن/متر.
- لتعزيز السلامة، يرجى استخدام زجاج أمان يتوافق مع معايير درابزين السلالم.
II. تقنية وإجراءات تركيب الدرابزين
قبل تركيب قضبان الدرابزين، يجب إجراء القياسات في كل طابق وفقًا للسلم. ثم يتم تحديد مواقع قضبان الدرابزين بناءً على درجات السلم.
1. طريقة التركيب للدرابزين الزجاجي
الخطوة 1
حدد مواقع نقطة بداية السلم ودرابزين البسطة. بعد ذلك، ثبت خيوط المحاذة واثقب الثقوب. لتركيب الدرابزين، ضع في الاعتبار الحالتين التاليتين:
- الحالة أ: التركيب على لوح الأرضية النهائي.
- الحالة ب: التركيب على لوح الأرضية الهيكلي.
في الحالة أ، حدد الموقع بناءً على القياسات، ثبت الخيوط، واثقب الثقوب. في الحالة ب، ثبت الخيوق واثقب الثقوب وفقًا لأبعاد الرسم التنفيذي، ثبت الأجزاء المضمنة مسبقًا، وقم بلحمها، واستعد للخطوات التالية.
الخطوة 2
قم بتركيب قوائم الدرابزين: أولاً، قم بتركيب القوائم عند كلا طرفي البسطة. اربط خيطًا في خط مستقيم أسفل موقع الدرابزين العلوي، ثم قم بتركيب القوائم المتبقية.
- في الحالة أ، استخدم براغي التمديد لتثبيت اللوح الأساسي لقائم الدرابزين.
- في الحالة ب، قم بلحم اللوح الأساسي بالجزء المضمن مسبقًا. يجب استخدام مواد لحام حاصلة على شهادة مطابقة.
بعد التركيب، تحقق مما إذا كانت قوائم الدرابزين مستقيمة ومستوية وآمنة. قم بالتعديل إذا لزم الأمر لضمان تركيب سلس لألواح الزجاج.
الخطوة 3
قم بتركيب ألواح الزجاج: اتبع التعليمات في الرسم التنفيذي. ثبت كل لوح زجاجي في موقعه بالتسلسل، مع وضع مادة لاصقة على البراغي قبل الشد لمنع الارتخاء.
الخطوة 4
قم بتركيب الدرابزين العلوي: ثبت الدرابزين العلوي بأعلى القوائم باستخدام البراغي أو باللحام. لتسهيل التركيب، نقترح استخدام براغي القلاووظ للدرابزين الخشبية واستخدام البراغي أو اللحام TIG (بالأرجون) للدرابزين المعدنية.
الخطوة 5
التفتيش بعد التركيب: تأكد من أن جميع البراغي الخاصة بتثبيت الزجاج والقوائم مشدودة جيدًا. وتأكد أيضًا من عدم فقدان أي حلقات عازلة ضرورية.
الخطوة 6
التنظيف بعد التركيب: امسح أسطح الزجاج، والدرابزين العلوي، والقوائم، إلخ، بمنشرة مبللة لإزالة الغبار والبقايا. ثم امسحها مرة أخرى بمنشرة جافة لضمان أن سطح المنتج نظيف ولامع وخالٍ من بقع الماء والبقايا. أخيرًا، ضع حواجز قابلة للإزالة حول الدرابزين المثبت وضع إشعارًا مفاده: “التركيب مكتمل، في انتظار التفتيش”.

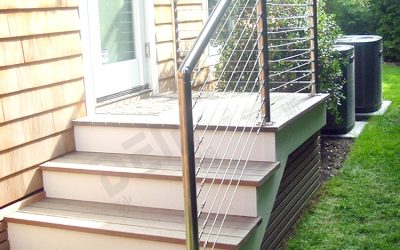

2. طريقة التركيب للدرابزين المعدني أو الكبلي
الخطوة 1: نفس الخطوة 1 لتركيب الدرابزين الزجاجي.
الخطوة 2: نفس الخطوة 2 لتركيب الدرابزين الزجاجي.
الخطوة 3: قم بتركيب القضيب المعدني أو الكابل. ثبت القضيب أو الكبل من خلال الوصلات الموجودة على القوائم وفقًا للرسومات التنفيذية. شد كلا الطرفين باستخدام النهايات المناسبة، ولكن تأكد من عدم الإفراط في الشد لتجنب تشوه أو إجهاد الكابل/القضيب.
الخطوة 4: نفس الخطوة 4 لتركيب الدرابزين الزجاجي.
الخطوة 5: نفس الخطوة 5 لتركيب الدرابزين الزجاجي.
الخطوة 6: نفس الخطوة 6 لتركيب الدرابزين الزجاجي.
أخيرًا، ضع حواجز قابلة للإزالة حول الدرابزين المثبت وضع إشعارًا مفاده: “التركيب مكتمل، في انتظار التفتيش”.
